Мы ремонтировали — частотные преобразователи (частотники)

Реальные примеры выполненных работ: заявленная неисправность, результаты диагностики и проведённый ремонт. Каждый преобразователь перед выдачей проходит проверку на специализированном стенде.

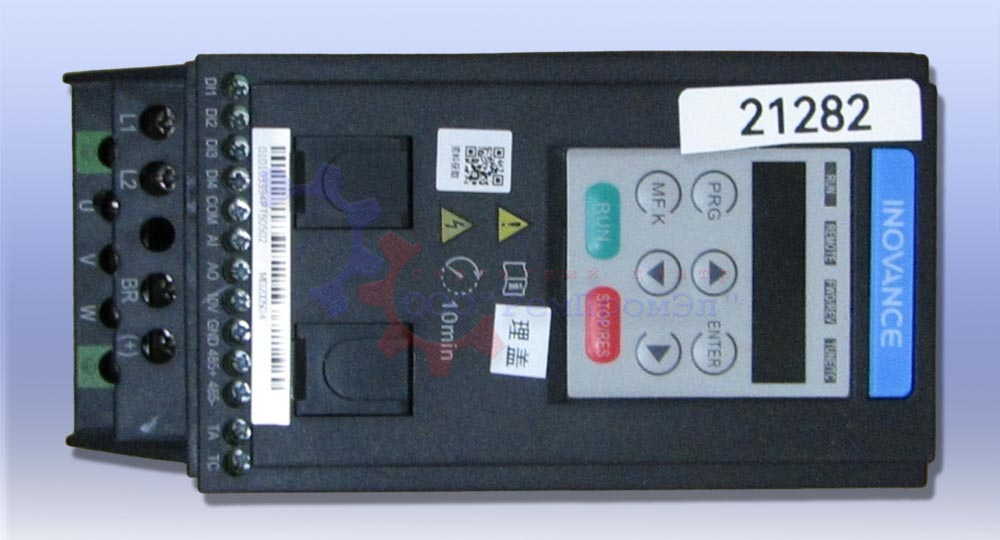

Частотный преобразователь INOVANCE MD200S0.4

Частотный преобразователь INOVANCE MD200S0.4

Заявленная неисправность

  • При включении ошибка err27.

Результаты диагностики

  • Была проверена силовая часть, выходная часть неисправна.
  • Звонится в КЗ по одной из фаз на плюс контура.
  • Требуется замена силового IGBT-транзистора.
  • Требуется ремонт и проверка предварительного каскада, драйверов и их цепей управления.

Выполненные работы

  • Была произведена замена неисправного силового IGBT-транзистора.
  • Ремонт и проверка предварительного каскада, драйверов и их цепей управления.
  • Сборка блока, подача питающего напряжения, подключение к тестовому двигателю, проверка. Блок включается, зарядная цепь срабатывает; двигатель крутит, все показания тока и напряжений в норме. Ошибок не возникает.

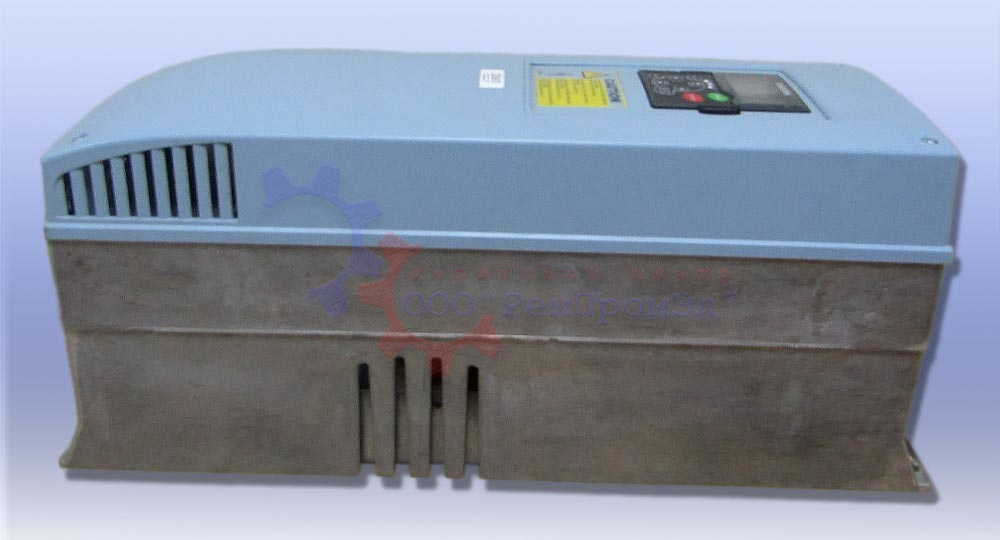

Частотник VACON NXS00615A2H1SSSA1A2000000

Частотник VACON NXS00615A2H1SSSA1A2000000

Заявленная неисправность

  • Ошибка «F7 Saturation».

Результаты диагностики

  • Была проверена силовая часть, силовой модуль звонится исправным.
  • Был проверен предварительный каскад, драйверы и их цепи обвязки; все элементы звонятся исправными.
  • После снятия силовой платы и осмотра контактов силового модуля по выходу обнаружено: у модуля подгоревший контакт одной из выходных фаз и контакты, которые отвечают за измерение тока — проблема скорее всего в них. Ошибка, предоставленная заказчиком, указывает на проблему по токовым цепям.
  • Требуется замена силового модуля, чистка и восстановление контакта на силовой плате, проверка каналов измерения.

Выполненные работы

  • Была произведена замена силового модуля.
  • Чистка и восстановление контакта на силовой плате.
  • Проверка каналов измерения — исправны.
  • Сборка блока, подача питающего напряжения 3 фазы ~380 V, подключение к двигателю, проверка. Блок включается, зарядная цепь срабатывает; двигатель крутит, все показания тока и напряжений в норме. Ошибок не возникает. Сетевой прогон в течение нескольких часов на max оборотах — ошибок нет.

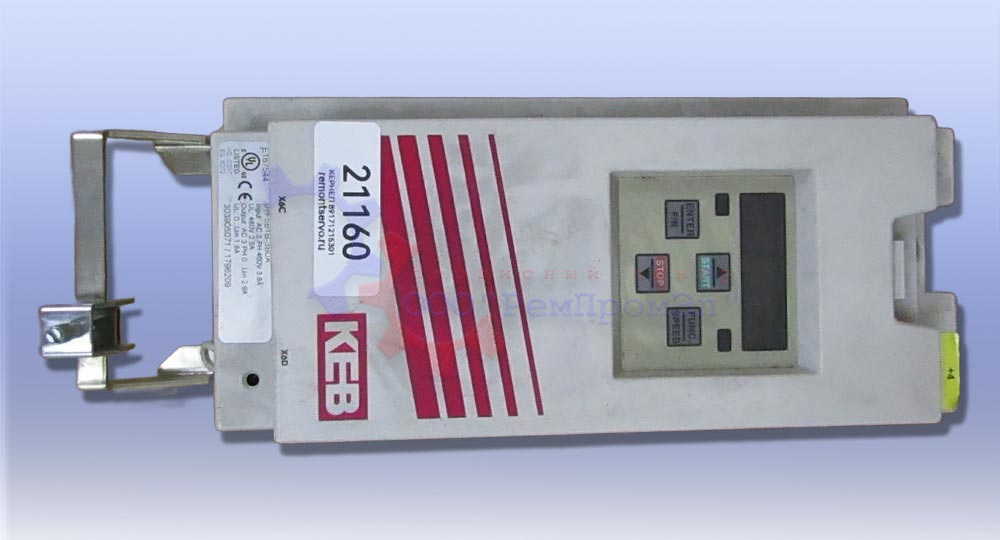

Преобразователь частоты KEB 07F5B1B-380A

Преобразователь частоты KEB 07F5B1B-380A

Заявленная неисправность

  • Частотник при запуске выдаёт ошибки E.OL и E.nOL.

Результаты диагностики

  • В ходе визуального осмотра сгоревших, разрушенных компонентов не обнаружено.
  • При прозвонке силовой части короткого замыкания, отклонений не выявлено. Диодный мост звонится исправным, транзисторные ключи без отклонений.
  • При прозвонке процессорной платы отклонений не выявлено.
  • После детальной прозвонки силовой части были выявлены отклонения по цепи питания верхних каналов предварительного каскада. Требуется ремонт цепи питания предварительного каскада с заменой неисправных компонентов.

Выполненные работы

  • Произвели ремонт цепей питания предварительного каскада с заменой неисправных компонентов.
  • Дополнительно осуществили прозвонку печатных плат, отклонений не выявлено.
  • Подключили в нагрузку приводу двигатель. Подали на привод питающее напряжение (380 VAC) — привод запускается.
  • При подаче команды на вращение двигатель вращается в обе стороны, ошибок на приводе не возникает.

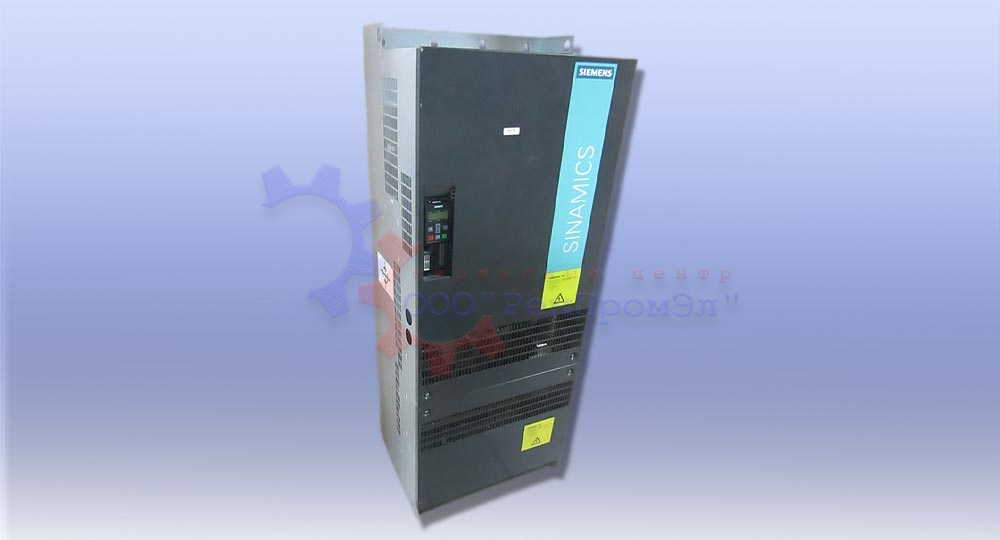

Частотный преобразователь Siemens SINAMICS G120L 6SL3310-1CE35-8AA0

ПЧ Siemens SINAMICS G120L 6SL3310-1CE35-8AA0 315 kW

Заявленная неисправность

  • После продувки сжатым воздухом частотный преобразователь не запустился; при включении был запах гари, панель управления моргает.

Результаты диагностики

  • Силовая часть звонится нормально.
  • В ходе визуального осмотра обнаружен прогар на проц. плате; плата многослойная, прогар глубокий — межслойное замыкание токопроводящих дорожек.
  • Проверка каналов управления: все каналы срабатывают нормально.
  • Проверка внутреннего источника питания 48 В: работает нормально, напряжение стабильное.
  • В ходе визуального осмотра блока управления обнаружены разломанные клеммы; данные клеммы находятся внутри CU, характер их повреждения механический — такое возможно при монтаже/демонтаже оборудования. CU запускается и выдаёт ошибки по связи с проц. платой. Полностью проверить возможно только после замены проц. платы — требуется замена проц. платы. Замена клеммных колодок на CU.

Выполненные работы

  • Замена клеммных колодок.
  • Замена проц. платы.
  • Подали питание — привод запускается.
  • Проверка на оборудовании заказчика.

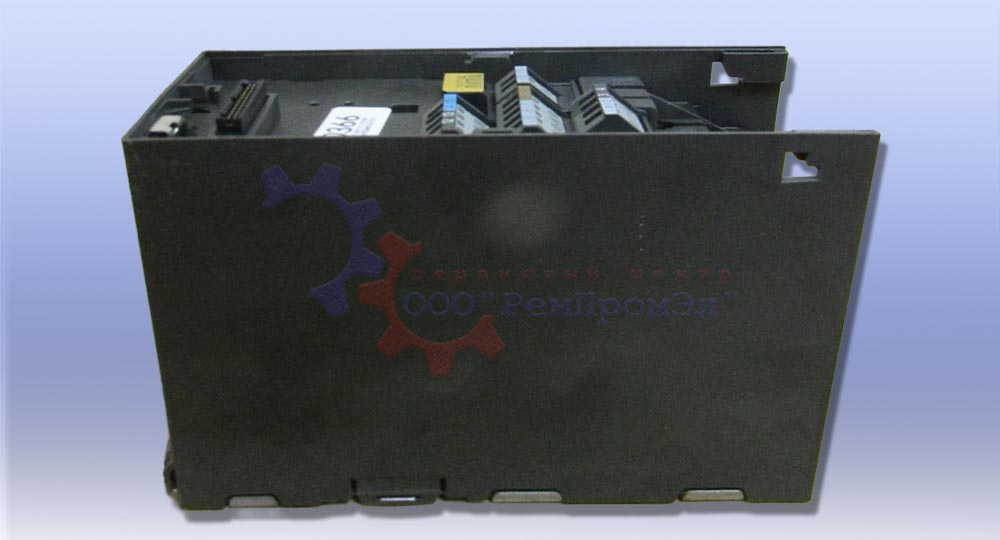

Частотник Siemens Micromaster 420 6SE6420-2UD13-7AA1

Частотник Siemens Micromaster 420 6SE6420-2UD13-7AA1

Заявленная неисправность

  • Не запускается, выдаёт ошибку по перегрузке.

Результаты диагностики

  • В блоке отсутствует вентилятор с креплением.
  • В блоке неисправна выходная силовая часть — силовой модуль.
  • Весь пластик при разборке в блоке ломается, часть креплений сломана.
  • После разборки блока выяснилось, что силовой модуль весь рассохся и крошится при разборке.
  • Неисправен предварительный каскад по одному из каналов — драйвер.
  • Блок отработал полностью свой ресурс; ремонт нерентабелен, т.к. мощность блока всего 0,37 kW.
  • Требуется закупка нового блока; может потребоваться параметрирование на станке.

Выполненные работы

  • Была заменена силовая плата с вентилятором в новом корпусе.
  • Была установлена родная процессорная плата.
  • Сборка, подача питания, проверка: блок включается, двигатель крутит, ошибок нет, все показания в норме.
  • Сетевой прогон блока с двигателем — ошибок нет.

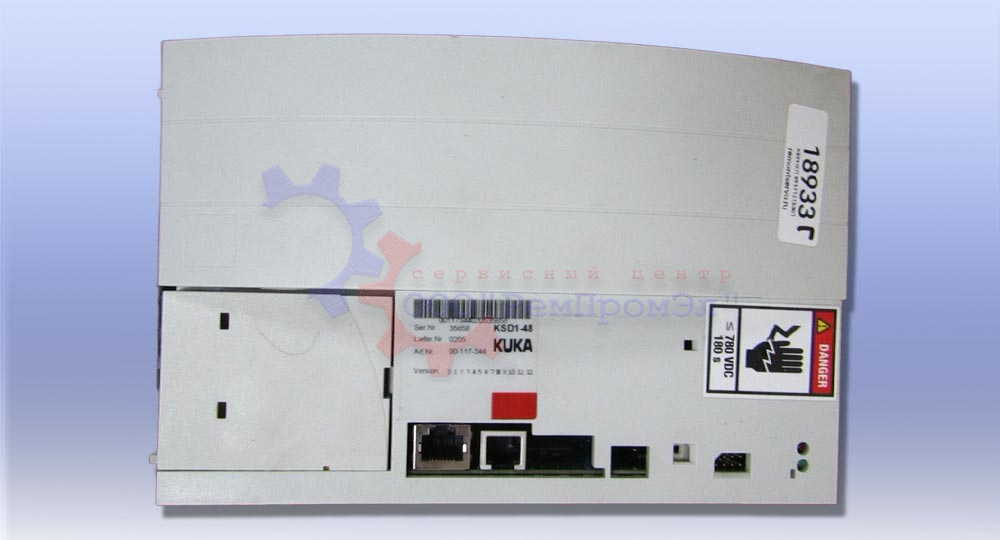

Частотный преобразователь KUKA E93DA123I4B531

Частотный преобразователь KUKA E93DA123I4B531

Заявленная неисправность

  • При включении двигателя вышибает вводной автомат. Мы вскрыли его — там конденсатор взорвался; конденсатор заменили, но автомат всё равно вышибает.

Результаты диагностики

  • Проверка силовой части: прозвонка входной и выходной силовой цепи.
  • Требуется ремонт силовой части с восстановлением выгоревших токопроводящих дорожек и переходных отверстий, замена неисправных компонентов, в т.ч. силовых конденсаторов.
  • Восстановление силовой платы — 50/50.
  • Проверить блок полностью нет технической возможности.

Выполненные работы

  • Проверка силовой части: прозвонка входной и выходной силовой цепи.
  • Ремонт силовой части с восстановлением выгоревших токопроводящих дорожек и переходных отверстий, замена неисправных компонентов, в т.ч. силовых конденсаторов.
  • Проверить блок полностью нет технической возможности.

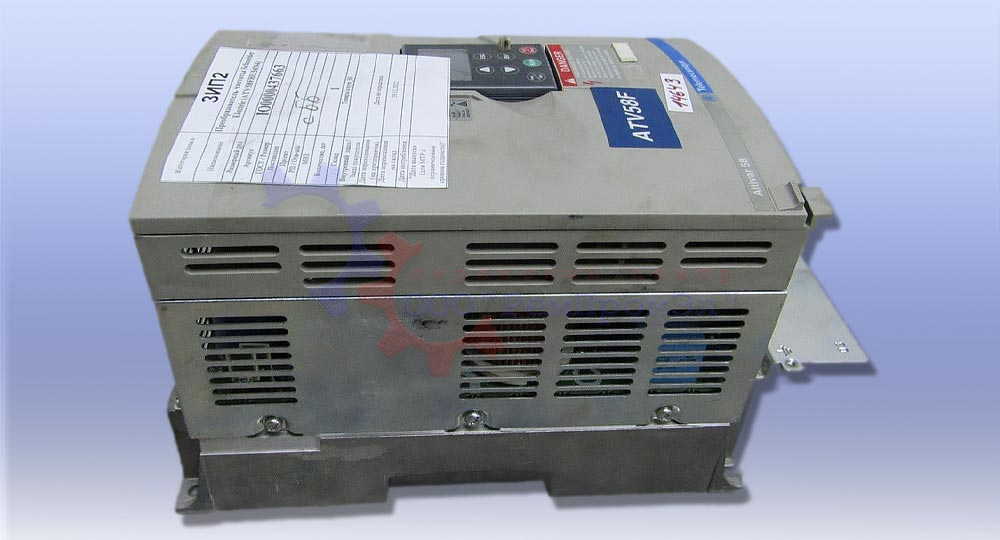

Частотник Altivar 58 ATV58FHU54N4

Частотник Altivar 58 ATV58FHU54N4

Заявленная неисправность

  • Преобразователь неисправен.

Результаты диагностики

  • Проверка силовой части блока, проверка источника питания, проверка каналов управления силовым IGBT-модулем.
  • Неисправна цепь первоначального запуска источника питания.
  • После восстановления работоспособности блока питания были проверены цепи питания каналов управления; в них имеются большие пульсации напряжения. Нужен ремонт цепи первоначального запуска блока питания, ремонт цепей питания каналов управления и замена вентилятора охлаждения.
  • Полностью проверить блок нет технической возможности — нужна проверка на оборудовании.

Выполненные работы

  • Ремонт цепи первоначального запуска источника питания и цепей питания каналов управления.
  • Замена вентилятора охлаждения.
  • Требуется проверка на оборудовании.

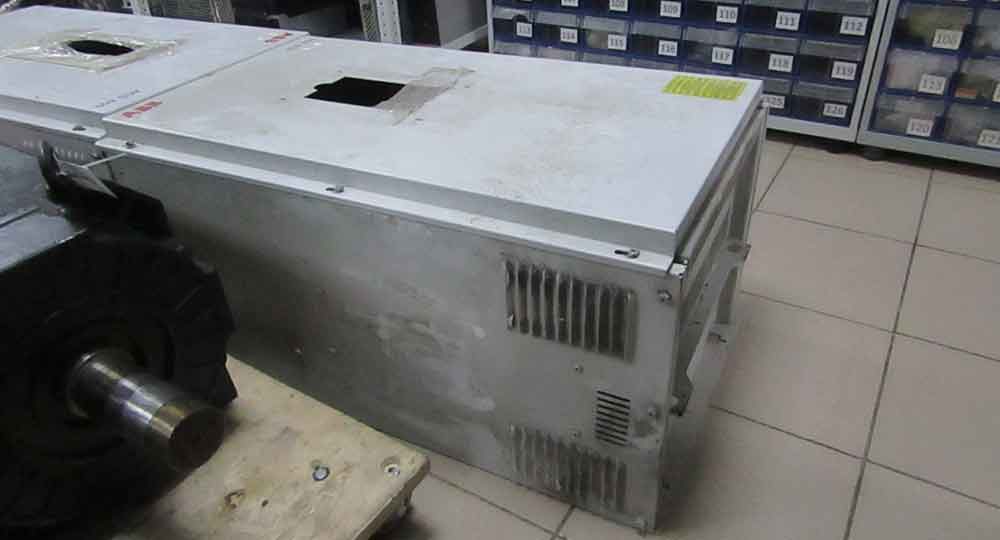

Преобразователь частоты ABB ACS60101003

Преобразователь частоты ABB ACS60101003

Заявленная неисправность

  • Преобразователь неисправен.

Результаты диагностики

  • Проверка силовой цепи: прозвонка входной и выходной силовой части.
  • Требуется замена силового модуля.
  • Требуется ремонт платы источника питания с заменой неисправных и выгоревших компонентов.
  • Требуется ремонт каналов управления с заменой неисправных и выгоревших компонентов.
  • После восстановления силовой части и платы источника питания будет проверена процессорная часть.
  • Требуется заменить два вентилятора охлаждения радиатора: один уже был заменён ещё до ремонта на вентилятор меньшей мощности, а второй уже ремонтировался и не работает. Из-за плохого охлаждения привод может выйти из строя.

Выполненные работы

  • Замена силового модуля.
  • Ремонт платы источника питания с заменой неисправных и выгоревших компонентов.
  • Ремонт каналов управления с заменой неисправных и выгоревших компонентов.

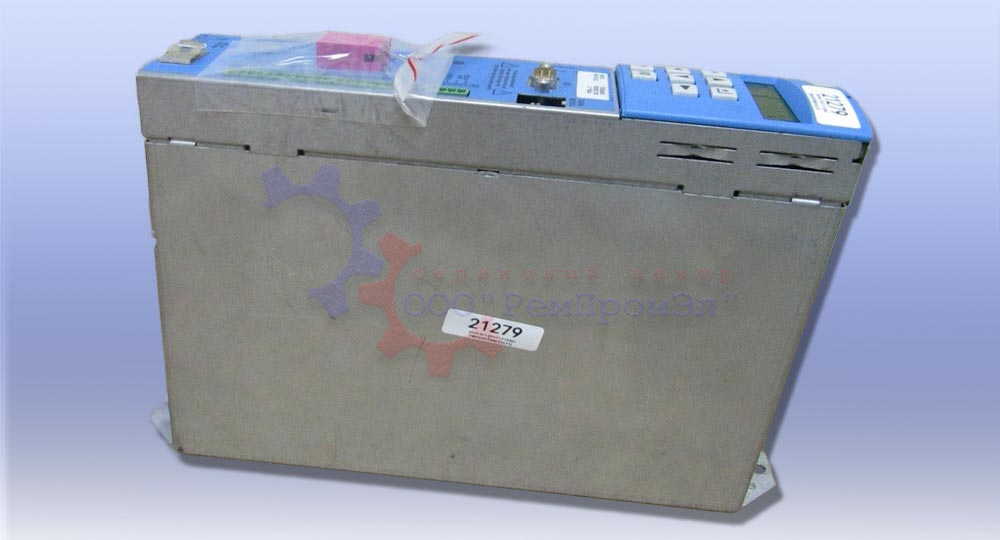

Частотный преобразователь STOBER Posidrive FDS 5040/L

ПЧ STOBER Posidrive FDS 5040/L

Заявленная неисправность

  • Z34, причина 11 «Измерение тока»: измерение смещения тока при пуске прибора даёт слишком большое отклонение.

Результаты диагностики

  • В ходе визуального осмотра обнаружены следы неквалифицированного ремонта силовой части (заменён силовой модуль, ремонт цепи предварительного заряда; в некоторых местах сгорели от нагрева паяльника токопроводящие дорожки — но контакт восстановлен). Также имеются следы ремонта процессорной части. Сгоревших, разрушенных компонентов не обнаружено.
  • При прозвонке силовой части короткого замыкания, отклонений не выявлено; диодный мост звонится исправным, транзисторные ключи и цепи промежуточного контура без отклонений. В цепях предварительного каскада отклонений не выявлено. Низковольтная линия звонится без отклонений. Электролиты — с заявленной на корпусе ёмкостью.
  • Подали на привод питающее напряжение (+24 VDC): потребление низкое, привод не запускается, вентиляторы работают.
  • Осуществили проверку силовых ключей с нагрузкой: при подаче управления все ключи срабатывают исправно, отклонений и провалов на переходе нет. Произвели проверку датчиков тока — при увеличении выходного тока сигналы с датчиков без отклонений. Сняли принципиальную схему цепи измерения тока; покомпонентно отклонений не выявлено, конечная точка — микроконтроллер.
  • При прозвонке процессорной платы короткого замыкания, отклонений не выявлено; напряжения на все микросхемы приходят, регуляторы работают исправно, частота кварцевых резонаторов соответствует заявленной на корпусе.
  • Не запускается центральный микроконтроллер. Пробовали ставить другую процессорную плату — плата запускается, индикация есть. Требуется замена процессорной платы.

Выполненные работы

  • Замена процессорной платы.
  • Сборка.
  • Проверка частотника с нагрузкой.
