Мы ремонтировали — промышленные компьютеры

Реальные примеры выполненных работ: заявленная неисправность, результаты диагностики и проведённый ремонт. Каждый промышленный ПК после ремонта проходит проверку на стабильную работу.

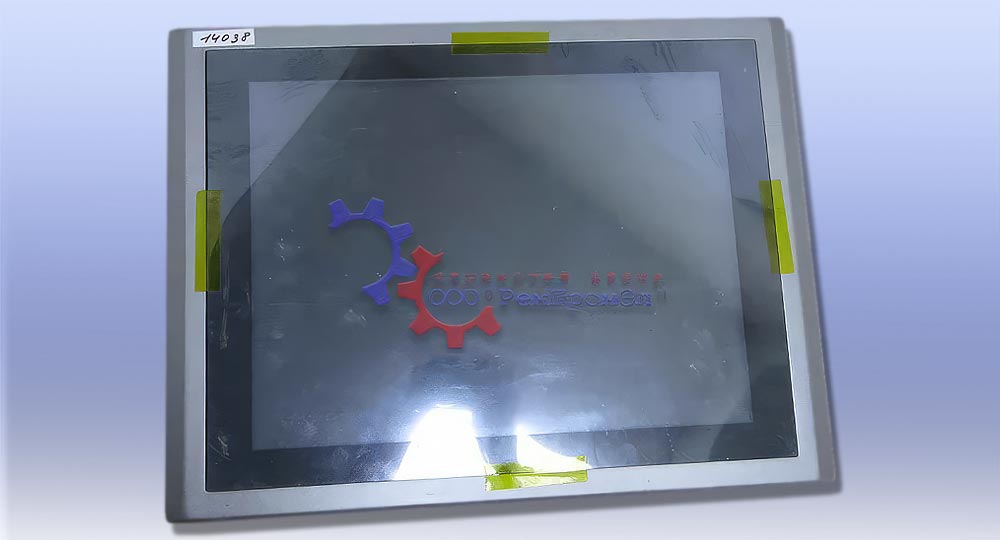

Панельный компьютер Aplex Technology ARCHMI-815-03

Панельный компьютер Aplex Technology ARCHMI-815-03

Заявленная неисправность

  • Панель не работает.

Характер неисправности

  • Неисправна цепь питания энергозависимой памяти.

Результаты диагностики

  • Проверка всех питающих напряжений, батарейки BIOS и цепи питания энергозависимой памяти.
  • Проверка цепи сброса процессоров и микросхемы EEPROM.
  • Снятие образа диска, проверка SSD, запись образа.
  • Восстановление системы через загрузочную флешку.
  • Сборка, проверка на стабильность.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

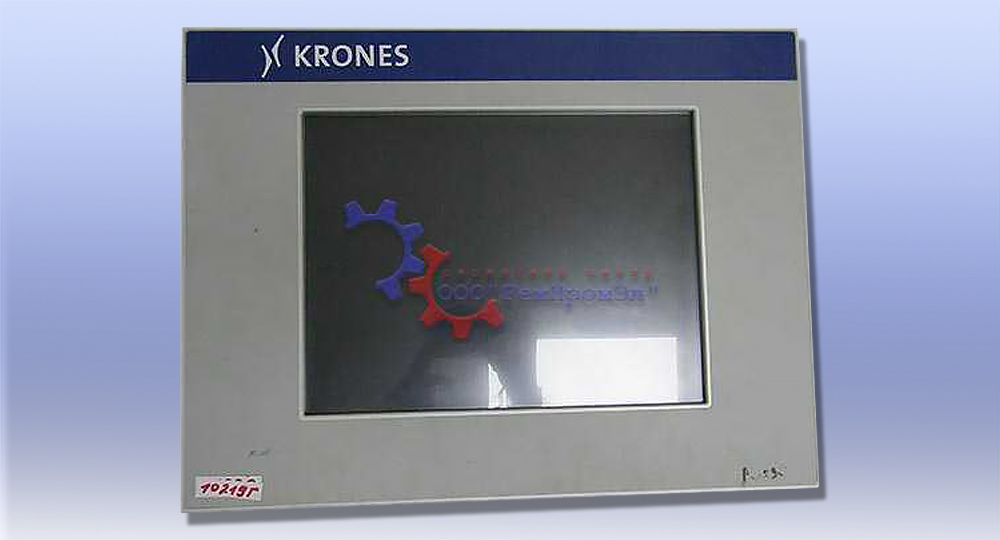

Панельный ПК KRONES 5PC720.1214-30

Панельный ПК KRONES 5PC720.1214-30

Заявленная неисправность

  • ПК не реагирует на сенсор.

Характер неисправности

  • Неисправно сенсорное стекло, нужна замена.

Результаты диагностики

  • Подтверждена неисправность сенсорного стекла.
  • Требуется замена сенсорного стекла и калибровка; заказано новое стекло.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

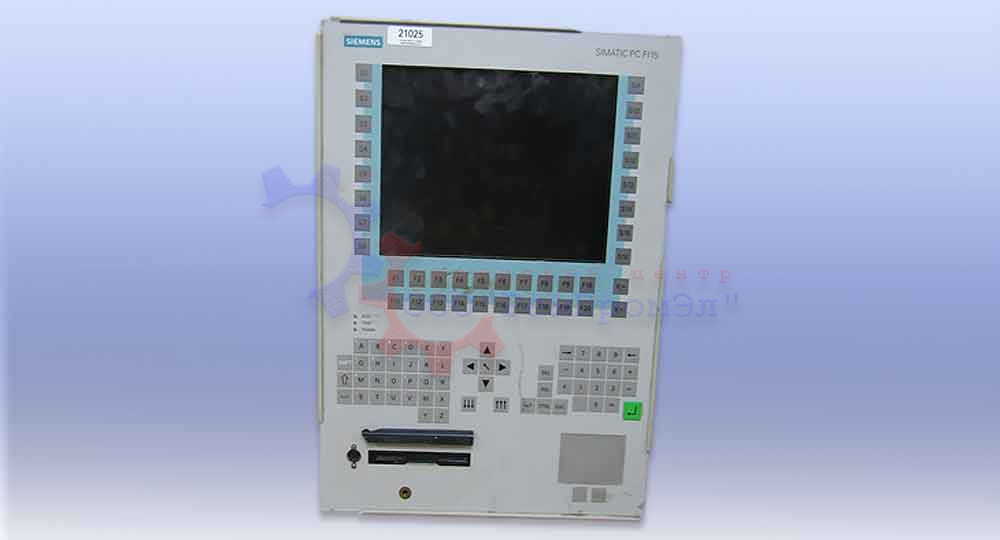

Промышленный компьютер Siemens SIMATIC PC FI15

Промышленный компьютер Siemens SIMATIC PC FI15 6ES7 646-1CB00-0AC0

Заявленная неисправность

  • Экран тёмный, изображения на экране нет, экран не подсвечивается.
  • Мигает зелёный светодиод POWER.
  • При нажатии на клавиши нет звуковой сигнализации.

Характер неисправности

  • Неисправна материнская плата.
  • Неисправность блока питания.

Результаты диагностики

  • Материнская плата не запускается; проверены все условия для запуска платы.
  • На основном процессоре отсутствует питание ядра — требуется ремонт.
  • Требуется замена батарейки на оригинальную (3,7 В).
  • Требуется замена вентилятора: повреждён корпус и шумит.

Выполненные работы

  • Ремонт питания ядра основного процессора.
  • Замена батарейки на оригинальную.
  • Замена вентилятора.
  • Установка сигнального разъёма.
  • Сборка.
  • Проверка на стенде.
Промышленный компьютер B&R 4PP450.1043-K05

Промышленный компьютер B&R 4PP450.1043-K05

Заявленная неисправность

  • ПК не включается.

Результаты диагностики

  • Проверка источника питания и всех напряжений питания панели.
  • Проверка матрицы, подсветки матрицы и процессорной части панели.
  • Проверка кварцевых генераторов, резонаторов и батарейки.
  • Проверка сигналов на шине данных осциллографом и на микросхеме флеш-памяти.
  • При деформации платы и нагреве области основного процессора и южного моста панель начинает запускаться — план: реболинг основного процессора и южного моста.

Выполненные работы

  • Произведён реболинг основного процессора и южного моста.
  • Сборка.
  • Проверка.

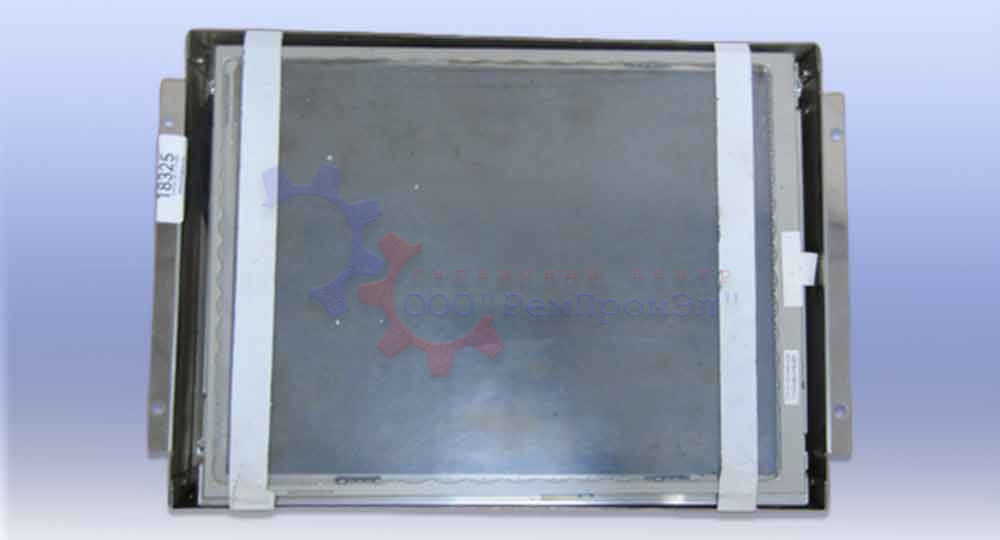

Промышленный компьютер MNSTAB MT 1100547

Промышленный компьютер MNSTAB MT 1100547

Заявленная неисправность

  • Не включается монитор, ошибка: заменить плату K96PCI.

Результаты диагностики

  • Проверка источника питания и всех напряжений компьютера.
  • Проверка сигналов на процессорной плате, кварцах и шине данных.
  • Проверка матрицы и тачскрина.
  • Требуется ремонт питаний процессорной части компьютера и замена тачскрина.

Выполненные работы

  • Ремонт питаний процессорной части компьютера.
  • Ремонт шлейфа матрицы.
  • Произведена замена матрицы и тачскрина.
  • Проверка.

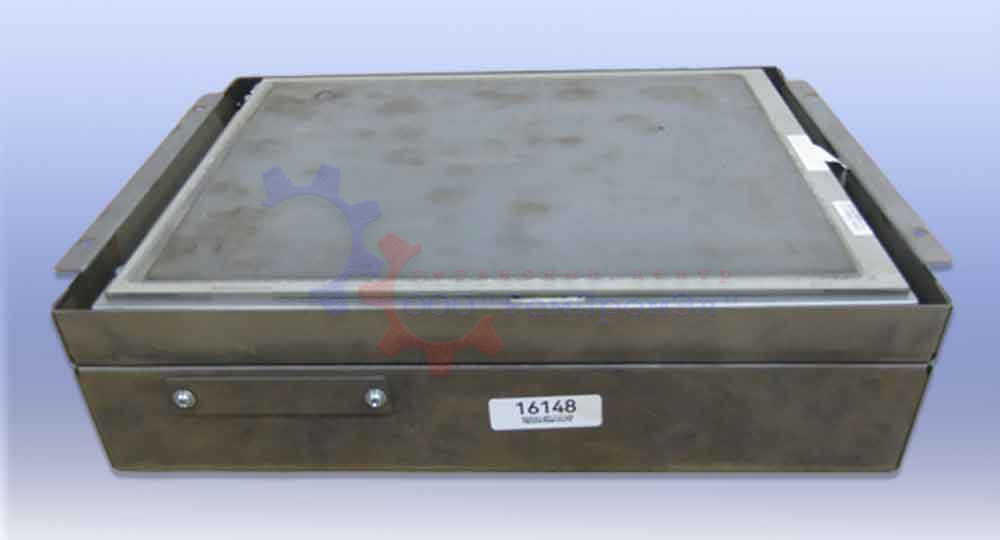

Промышленный ПК Mitrol PPCETX C-5124-11030061-0172

Промышленный ПК Mitrol PPCETX C-5124-11030061-0172

Заявленная неисправность

  • Проблема со связью с платой PLC K960.

Результаты диагностики

  • Проверка источника питания и всех напряжений, пульсаций на электролитических конденсаторах.
  • Проверка оптронов, оптодрайверов, матрицы и тачскрина.
  • Требуется замена уставших компонентов, замена батарейки, чистка блока, пропайка проблемных мест, удаление коррозии.
  • Села батарейка — возможна потеря некоторых параметров и данных; работа долгая.
  • Во время ремонта выяснилось, что у тачскрина сколот уголок — необходима замена, стекло в заказе.

Выполненные работы

  • Замена аккумулятора энергозависимой памяти.
  • Замена уставших компонентов; пропайка батарейки (батарейка в норме — нужно было пропаять), чистка блока, пропайка проблемных мест, удаление коррозии.
  • Так как батарейка «отвалилась», возможна потеря некоторых параметров и данных.
  • Замена тачскрина.

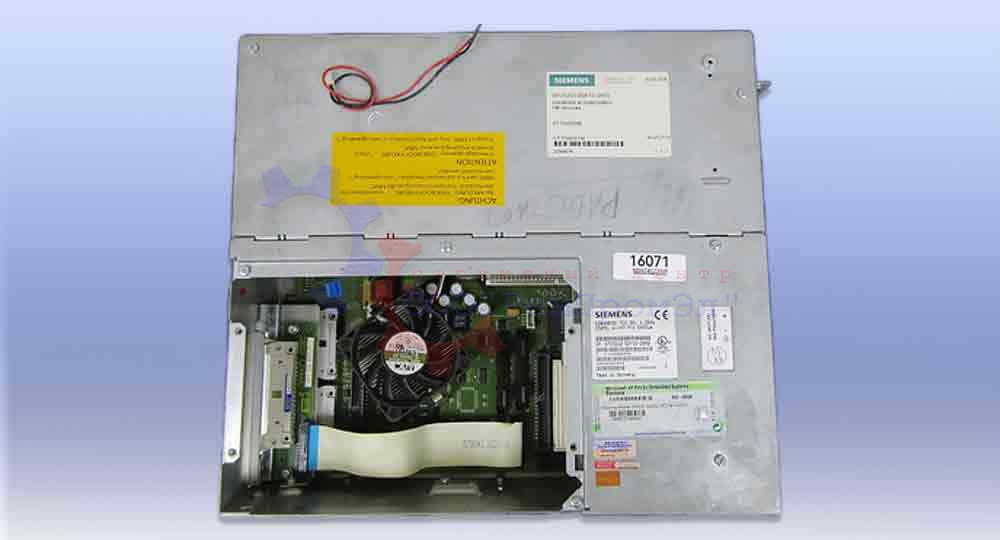

Промышленный ПК Siemens SINUMERIK PCU50

Промышленный ПК Siemens SINUMERIK PCU50 6FC5210-0DF22-2AA0

Заявленная неисправность

  • Нужна диагностика.

Результаты диагностики

  • Проверка источника питания и всех напряжений, материнской платы PCU.
  • Проверка сигналов на шине данных, кварцевых генераторов и резонаторов.
  • Проверка сигналов на разъёме VGA, системы охлаждения и южного моста на материнской плате.
  • Требуется замена материнской платы и системы охлаждения.

Выполненные работы

  • Замена материнской платы; перепрошивка микросхемы флеш-памяти (BIOS прошит с родной платы).
  • Замена двух кулеров охлаждения.
  • Сборка, проверка на стабильную работу.

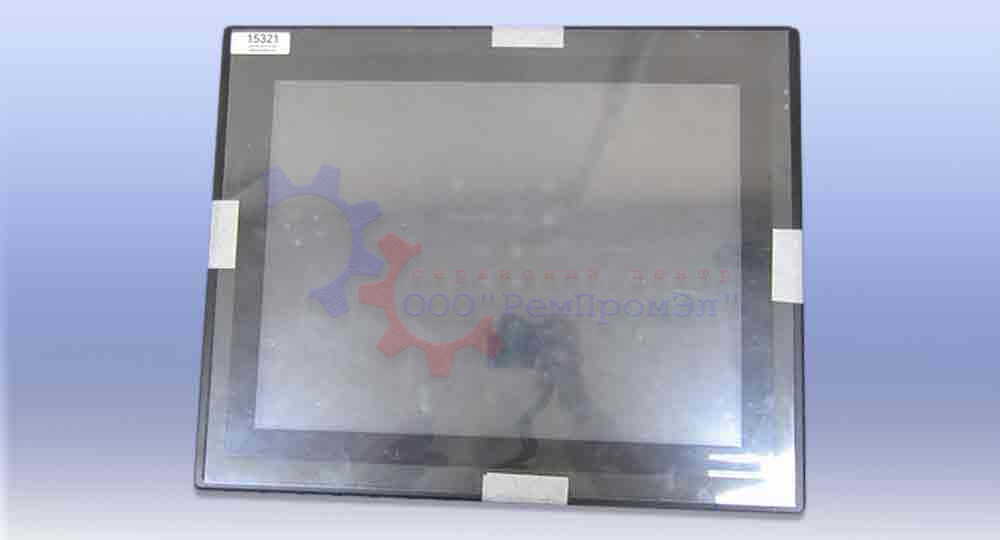

Панель NEXCOM APPC1543T-JS

Панель NEXCOM APPC1543T-JS

Заявленная неисправность

  • Потух экран.

Результаты диагностики

  • Проверка источника питания, оперативной памяти и основного процессора.
  • Проверка SSD-диска и SD-карты, кварцевых генераторов и резонаторов.
  • Проверка цепи сброса основного процессора и сигналов на шине данных осциллографом.
  • Проверка матрицы, тачскрина, батарейки и цепи сброса BIOS.
  • Требуется замена основного BGA-процессора (перепайка), ремонт цепи сброса основного процессора; чистка системы охлаждения.

Выполненные работы

  • Замена основного BGA-процессора, перепайка; ремонт цепи сброса основного процессора.
  • Чистка системы охлаждения.
  • Сборка, проверка.

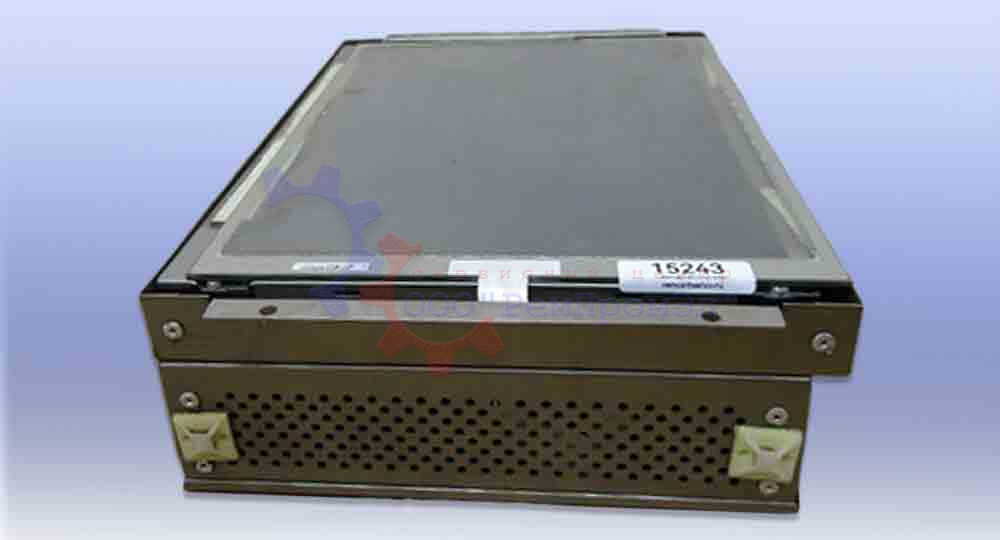

Промышленный компьютер Mitrol PPCETX MNS166T_MT

Промышленный компьютер Mitrol PPCETX MNS166T_MT

Заявленная неисправность

  • Ошибка «Timeout Connection with 960» — проблема со связью с платой PLC K960.

Результаты диагностики

  • Проверка источника питания и питающих напряжений, кварцевых генераторов и резонаторов.
  • Проверка сигналов на шине данных осциллографом, матрицы, тачскрина и одноплатного компьютера.
  • Заклинило вентилятор — на одноплатном компьютере следы перегрева; на вторичных цепях источника питания сильные пульсации.
  • Матрица механически деформирована (продавлена в центр).
  • При разборке выяснилось, что шлейф матрицы проходит рядом с радиатором источника: из-за заклинившего вентилятора оплетки проводов рассыпались и провода оголились — нужно восстанавливать шлейф.
  • Требуется чистка одноплатного компьютера и замена теплоотводящих прокладок и термопасты; ремонт займёт примерно 3 дня.

Выполненные работы

  • Устранены пульсации на вторичных цепях источника питания, заменён заклинивший вентилятор.
  • Перебрана матрица: выправлены корпус и крепления, восстановлен шлейф матрицы.
  • Произведена полная чистка блока, чистка разъёмов одноплатного компьютера и основной платы; замена теплоотводящих прокладок и термопасты.
  • Сборка, частичная проверка (блок пришёл без HDD — полностью проверить не сможем).
