Мы ремонтировали — ЧПУ и CNC

Реальные примеры выполненных работ: заявленная неисправность, результаты диагностики и проведённый ремонт. Каждый блок или панель перед выдачей проходит проверку на специализированном стенде.

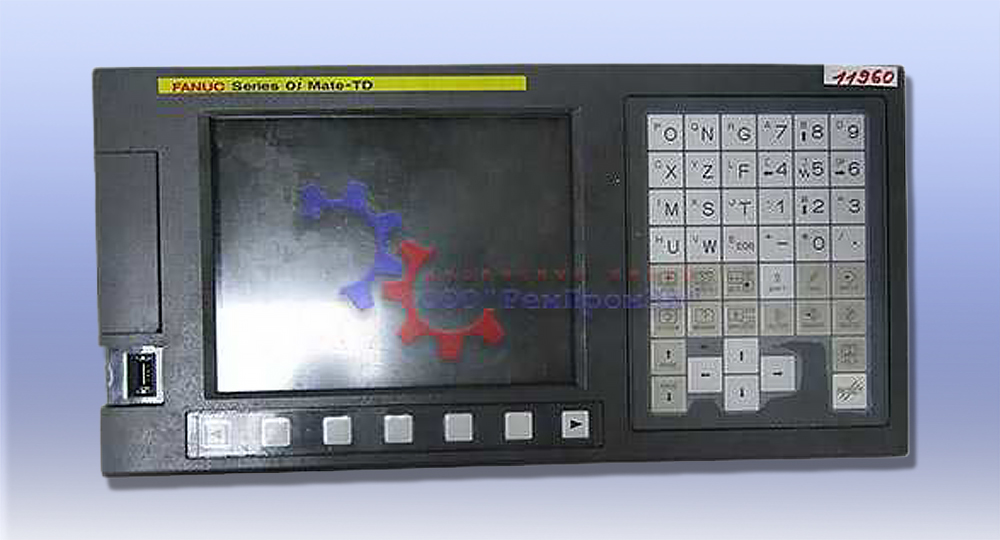

Пульт ЧПУ FANUC A02B-0321-B500

Пульт ЧПУ FANUC A02B-0321-B500

Заявленная неисправность

  • Потеря параметров при замене аккумулятора.
  • При выключении станка параметры слетают.

Характер неисправности

  • Неисправны аккумуляторы.

Результаты диагностики

  • Необходим ремонт шины данных.
  • Замена неисправных компонентов.
  • Ремонт разъёма.
  • Замена батареек на аккумуляторы.

Этапы ремонта

  • Диагностика.
  • Закупка комплектующих.
  • Ремонт.
  • Испытание на стенде.

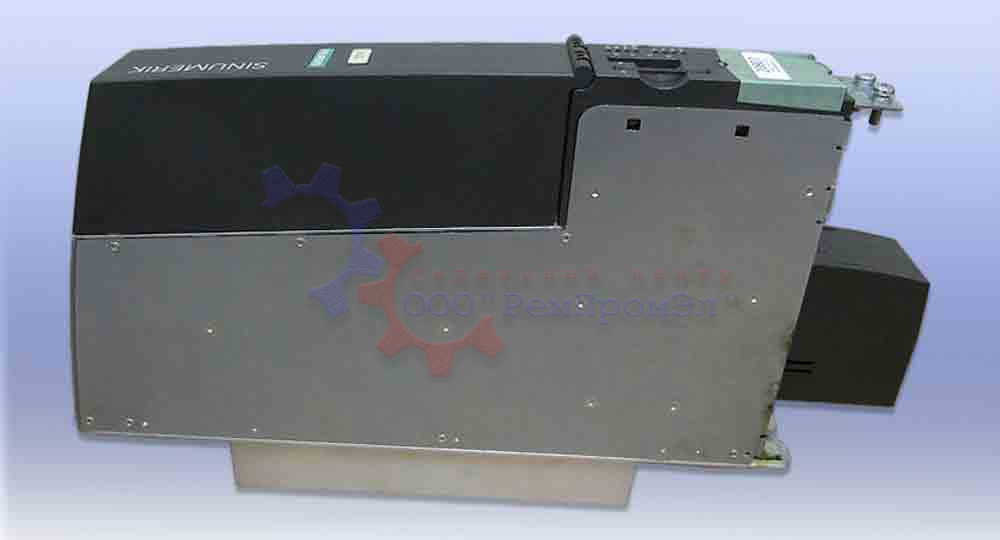

ЧПУ Siemens SINUMERIK 840D NCU 710.1

ЧПУ Siemens SINUMERIK 840D NCU 710.1 6FC5371-0AA10-0AA0

Заявленная неисправность

  • Станок либо запускается, но встает в ошибку по оси TURR, либо не выходит в состояние готовности.

Результаты диагностики

  • Блок после попыток самостоятельного ремонта; электронные платы значительно загрязнены.
  • Вентилятор изношен, батарейка не родная.
  • При подаче питания внутренняя программа загружается, критических сбоев не выявлено.
  • Сбой работы на станке может быть вызван значительным внутренним загрязнением; блоку требуется комплексное ТО (в ходе ТО память обнулится).
  • Требуется: комплексная чистка печатных плат, замена вентилятора, замена батарейки.

Выполненные работы

  • Чистка печатных плат.
  • Замена вентиляторов охлаждения.
  • Замена батарейки.
  • Требуется параметрирование на оборудовании.

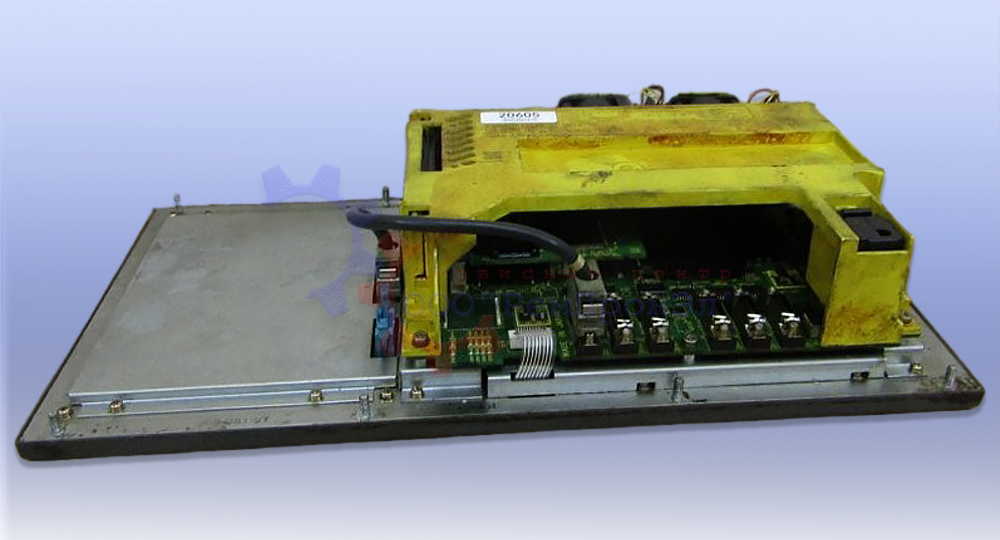

ЧПУ Fanuc A02B-0311-B520

ЧПУ Fanuc A02B-0311-B520

Заявленная неисправность

  • Не работают кнопки, которые отмечены красным.

Результаты диагностики

  • Включение ЧПУ, проверка всех функций.
  • Проверка клавиатуры оператора — все кнопки реагируют.
  • Проверка кнопок меню (нижние кнопки) — неисправны несколько кнопок.
  • После разборки: сгнил шлейф клавиатуры и несколько дорожек, требуется замена.

Выполненные работы

  • Произведена замена нижней клавиатуры.
  • Сборка, проверка, запись видео.
  • Данные CNC списаны на CF-карту.

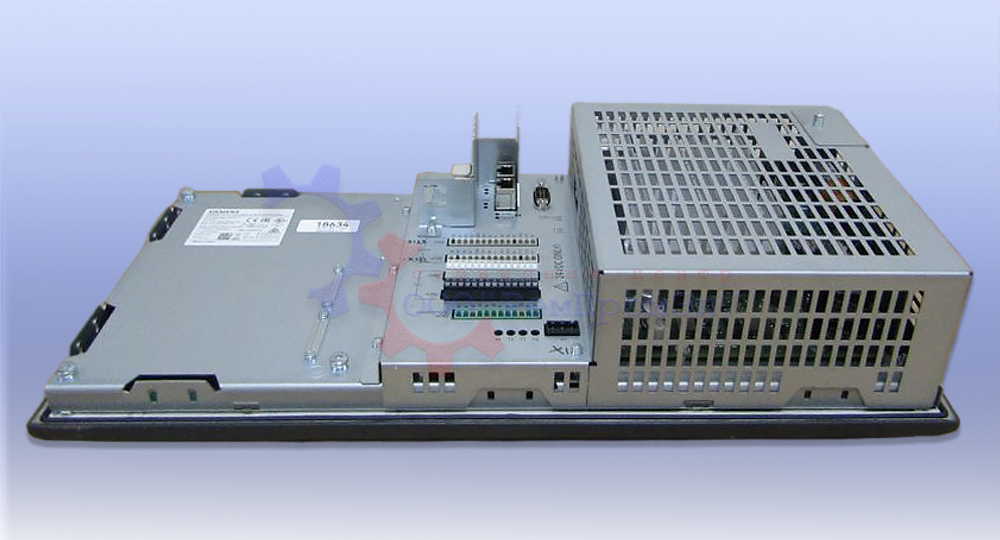

Монитор ЧПУ Siemens SINUMERIK 828D

Монитор ЧПУ Siemens SINUMERIK 828D 6FC5370-5AA40-0AA0

Заявленная неисправность

  • Стойка не включается, не работает экран, не работает ни одна кнопка.

Результаты диагностики

  • Проверка источника питания и всех напряжений на процессорной части ЧПУ.
  • После включения ЧПУ начинает грузиться, затем зависает в одном и том же состоянии; на клавиатуру и порты USB не реагирует.
  • Светодиодные индикаторы на основной плате (состояние, reset, run, clk) горят постоянно — проблема с основной процессорной частью ЧПУ.
  • План: реболинг основного BGA-процессора.

Выполненные работы

  • Произведён реболинг основного процессора — ЧПУ начала загружаться и реагировать на кнопки.
  • Слоты CF-карт определяются; произведён ремонт цепи контроля питания USB (USB не виделся).
  • Сборка, проверка.

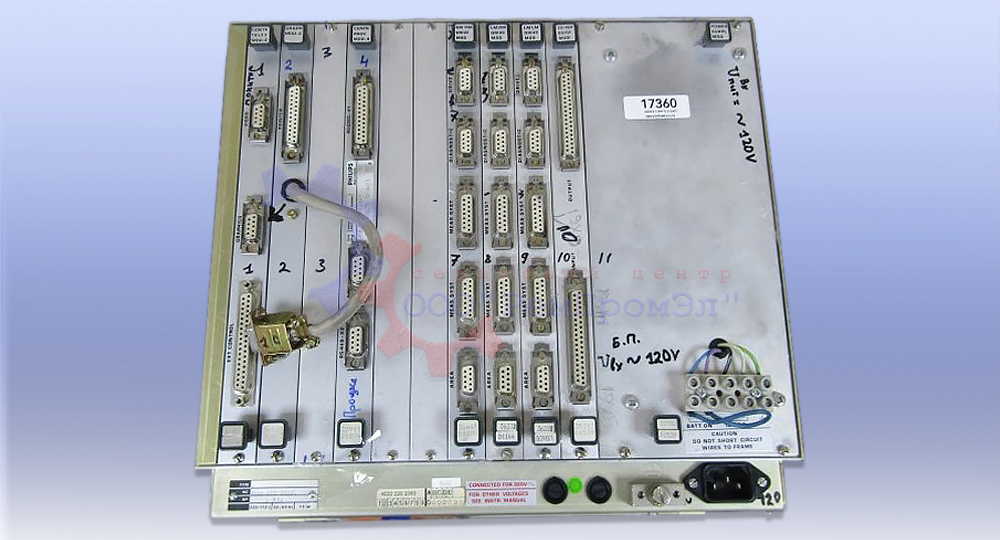

Блок ЧПУ PHILIPS NC9418

Блок ЧПУ PHILIPS NC9418 830 00 481

Заявленная неисправность

  • Не работает.

Результаты диагностики

  • При визуальном осмотре обнаружен треснувший NTC и пара электролитов с завышенным ESR на основном питающем модуле; требуется замена и проверка.

Выполненные работы

  • Замена треснувшего NTC.
  • Замена двух электролитов с очень высоким ESR.
  • Отправлен блок на проверку.

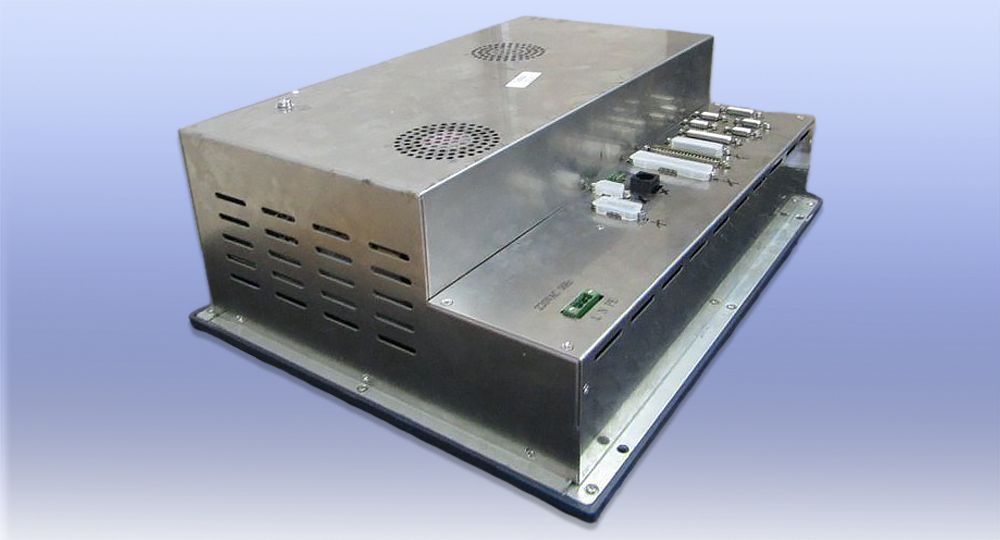

Панель ЧПУ Балт-Систем NC-201M

Панель ЧПУ Балт-Систем NC-201M

Заявленная неисправность

  • Циклическая (постоянная) перезагрузка.
  • Клавиатура не работает.

Результаты диагностики

  • Проверка источника питания и всех напряжений блока.
  • Проверка матрицы и шлейфа матрицы.
  • Проверка сигналов на процессорной плате, кварцевых генераторов и резонаторов.
  • Проверка сигналов на шине данных и всех шлейфов.
  • Требуется ремонт нескольких питаний на процессорной плате.

Выполненные работы

  • Ремонт процессорной платы (нескольких цепей питания).
  • Сборка, проверка на стабильность.

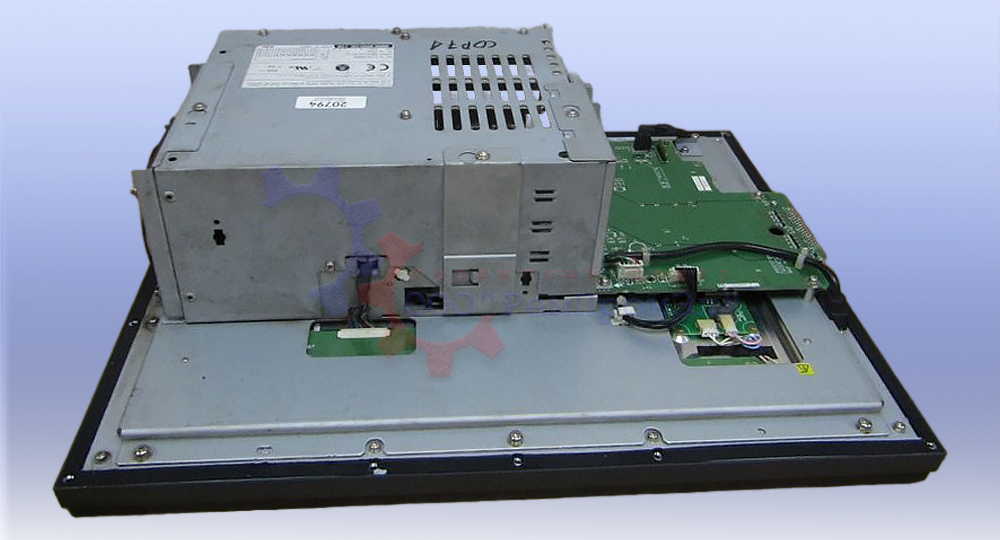

Монитор ЧПУ MORI SEIKI MSX-502III

Монитор ЧПУ MORI SEIKI MSX-502III

Заявленная неисправность

  • Возможно, вышла из строя подсветка монитора.

Результаты диагностики

  • Проверка источника питания и питаний на материнской плате.
  • Проверка матрицы и подсветки матрицы, цепи питания подсветки.
  • Проверка шлейфов, разъёмов и сигналов на процессорной части.
  • Требуется замена подсветки матрицы и ремонт цепи питания подсветки.

Выполненные работы

  • Произведена замена подсветки матрицы и ремонт цепи питания подсветки.
  • Сборка, проверка.
